整车概述

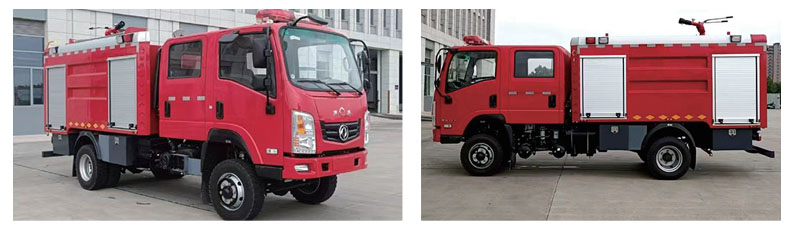

车型：东风越野四驱水罐消防车由二类汽车底盘、水罐、水泵、管路、仪表电路系统等组成；装配铝合金后爬梯（可拆卸），泵房在尾部；罐体为钢板焊接式优质碳钢板，内部做防腐处理，载水 3.5 方；配备西安华宇 CB10/30-TB 消防泵、成都威斯 PS8/30W 型消防炮。

整车主要参数

• 外廓尺寸：6320x2100x3120mm

• 最大总质量：10300kg

• 整备质量：5725kg

• 额定质量：4000kg

• 载液量：4000L

• 最高车速：95km/h

• 水泵额定流量：30L/s@1.0MPa

• 消防炮额定流量：30L/s@0.8MPa

• 消防炮射程：≥60m

• 接近角 / 离去角：35°/14°

• 整车型号：JMF5102GXFSG40/E6

底盘主要参数

• 型号：EQ2110GSZ6DJ 东风越野四驱国六底盘

• 驱动型式：4×4

• 轴距：3400mm

• 最高车速：105km/h

• 发动机型号：Q25-152E60

• 额定功率：112KW

• 总质量：11400kg

消防炮

• 型号：PS8/30W

• 流量：30L/s

• 射程：≥60m

• 压力：0.8MPa

• 回转角度：水平 360°，俯仰 - 15°～75°

驾驶室

• 结构：原装平头、四开门双排驾驶室，后排座位装 3 具空气呼吸器托架

• 座位设置：前排 2 人（含驾驶员）+ 后排 3 人

• 设备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒

消防泵

• 品牌型号：上海荣申 CB10/30-RS、上海荣申 CB10/40-RS

• 额定流量：30L/s（1.143MPa）、40L/s（1.143MPa）

• 材质：铸造铝合金泵体、铝合金叶轮、不锈钢泵轴

• 引水泵：活塞式

• 最大真空度：≥58.3KW

• 引水时间：≤60s

• 引水高度：7m

• 安装位置：后部泵室

管路系统

• 罐出水管路：1 个 DN100 管路，配 DN100 手动蝶阀 + DN100 挠性接头（连接水罐与消防泵）

• 外进水管路：消防泵后部设外进水口，外接 100 吸水管（KA100 螺纹式管牙接口，带消盖密封）

• 出水管路：消防泵左右各 1 个 DN80 常压出水口；1 个 DN80 炮管路（配 DN80 挠性接头 + DN65 炮球阀）

• 注水管路：2 个 DN65 外注水管路（车身两侧）；1 个 DN65 罐注水管路（通过消防泵向罐内注水）

• 放余水管路：管路最低处加装放余水阀（保护水泵及球阀）

• 冷却水管路：配冷却水管路 + 不锈钢球阀（保障取力器工作）

罐体

• 容量：水 4000L

• 材质：优质碳钢板（内部防腐）；底板 4mm、侧板 / 封板 3mm、顶板 3mm 花纹板

• 结构：钢板焊接式，内设防荡板

• 设备：1 个人口盖（快速锁闭）；1 个溢流装置；1 个液位指示计；1 个排污口（手动阀）

• 技术要求：符合 XF39《消防车消防要求和试验方法》

取力器

• 型式：夹心式（全功率）

• 操纵：电磁阀控制（电动操控）

• 冷却方式：强制可调式水冷

• 润滑方式：飞溅式油润滑
