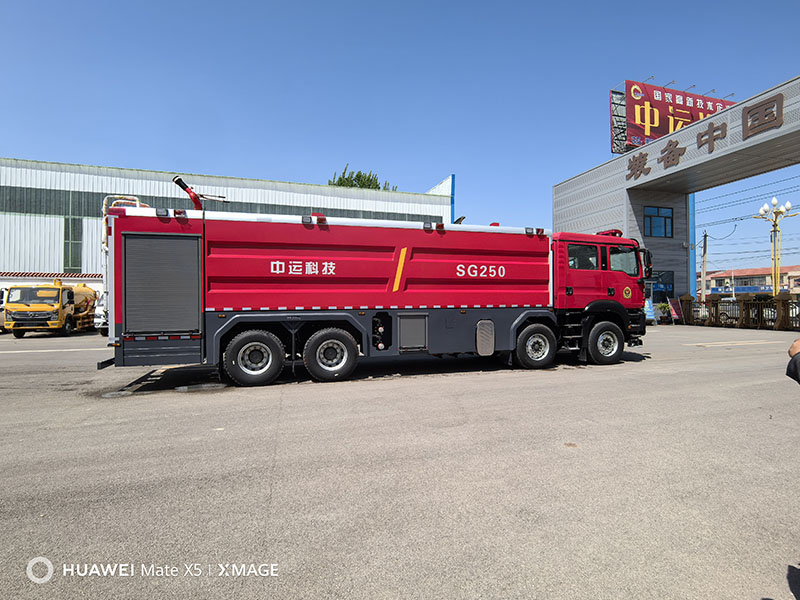

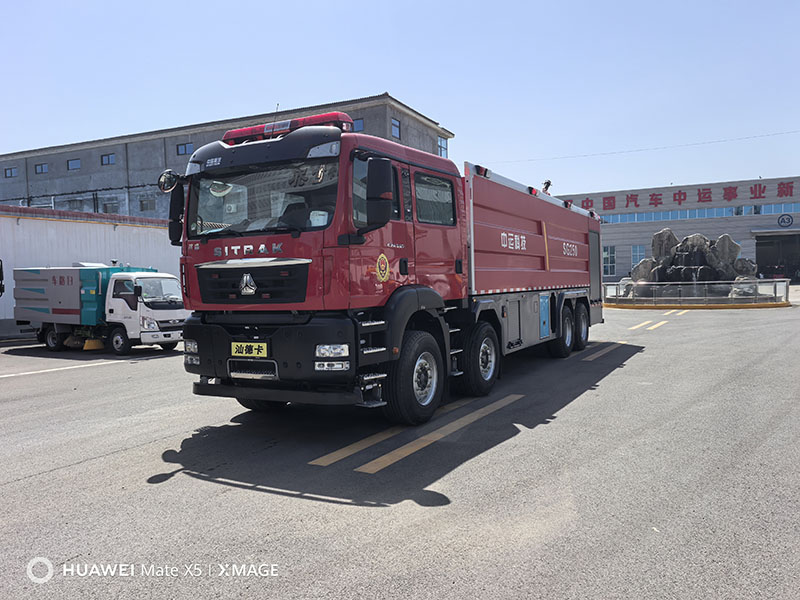

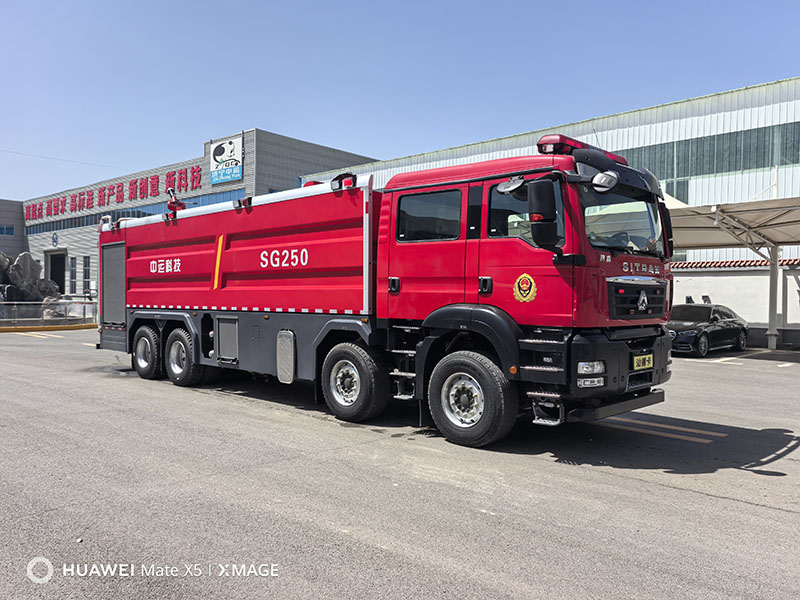

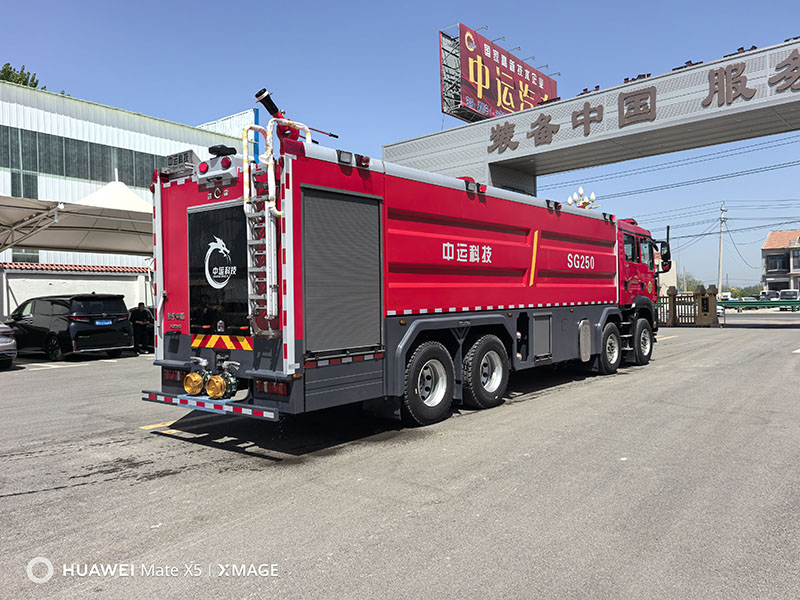

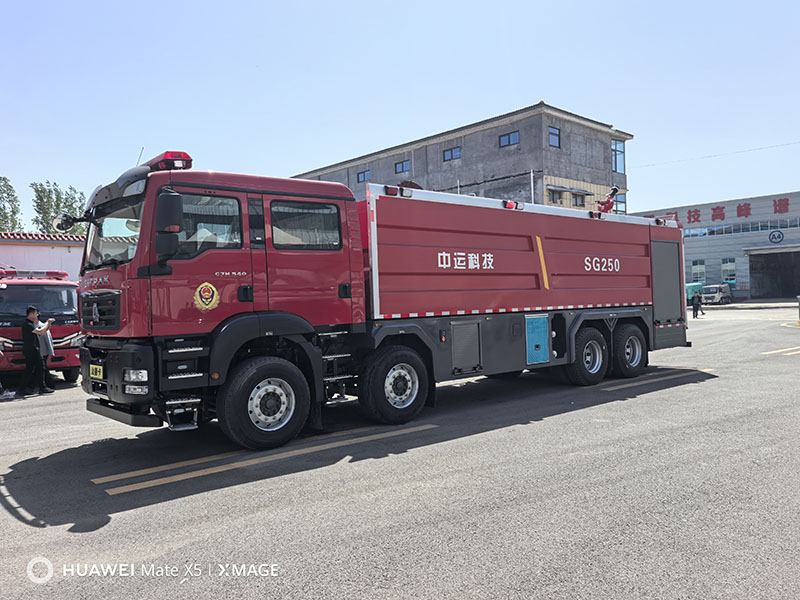

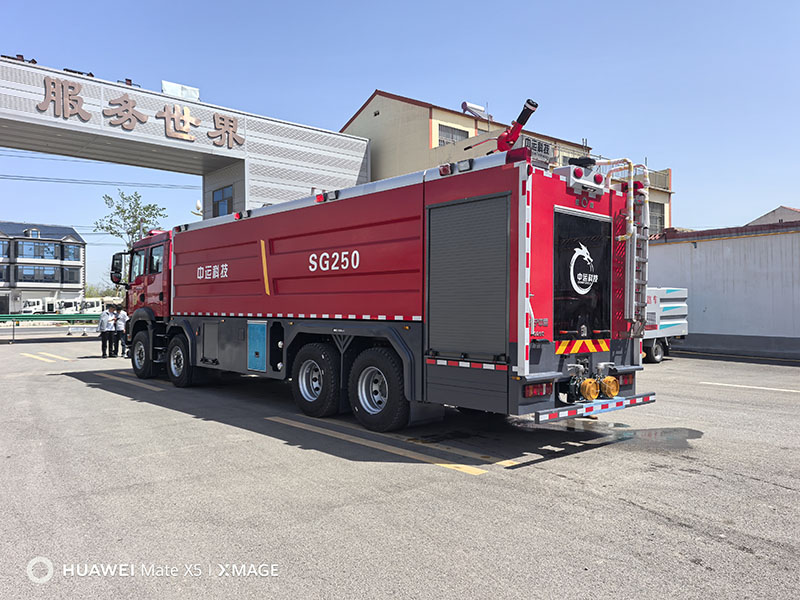

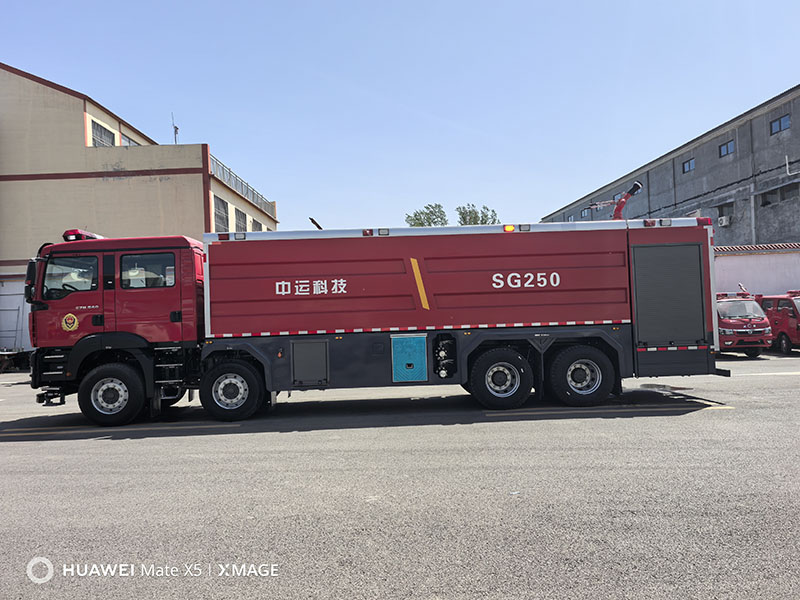

一、整车概述

• 整车采用中国重汽 8×4 型专用二类底盘改制而成，配备夹心式全功率取力器驱动后置式消防泵，发动机储备功率大、动力性能好、结构合理、造型美观等特点，可广泛适用于各专业消防队、油田码头、厂矿企业等场所，迅速扑救油类火灾或一般固体有机物质火灾。车厢采用整体式结构，外围骨架采用矩型管材焊接成型，内蒙板为氧化花纹铝合金板，采用粘接工艺，并进行封缝处理，用于防电化学腐蚀。载液罐采用优质碳钢制作而成，经防腐处理，罐体内部设有纵横防荡板，底部设有纵向托梁，罐顶设有入口孔，在保证便利性维修的前提下，最大程度延长罐体的使用寿命。整车配备 CB10/80-BL 型消防泵及 PS8/80-BL (SG80) 型车用消防炮，技术成熟、性能稳定、被广泛用于水罐消防车。整车消防性能符合 GB7956.1-2014、GB7956.2-2014GB7956.3-2014 标准要求，通过国家消防装备质量监督检验中心检验。底盘通过国家质量监督检验中心检验并取得中国国家强制性产品认证证书，发动机排放符合 GB17691-2018 中第六阶段排放标准要求。

二、整车主要参数

• 外廓尺寸：长 11990mm× 宽 2550mm× 高 3560mm

• 满载总质量：42450kg

• 额定功率：371kW

• 发动机型号：MC13.50-61

• 乘员人数：2+4 人

• 最高车速：90km/h

• 消防泵流量：80L/s (1.3MPa)、100L/s (1.3MPa)

• 罐体容量：JMF50 水 21050L+3950L 泡沫

• 消防炮射程：JMF80 水≥75m、泡沫≥70m

三、底盘主要参数

• 品牌型号：中国重汽集团济南商用车有限公司 ZZ5356V524MF5

• 驱动型式：8X4

• 轴距：1950+4600mm+1400mm

• 最大允许总质量：32450kg (前轴 6450kg, 后轴 13000kg+13000kg)

• 发动机：型号 MC13.50-61、额定功率 371kW

• 车身颜色：消防红

• 排量：12419L

• 排放标准：国 Ⅵ

• 燃油类型：柴油

• 变速箱：手动挡

• 取力器：全功率取力器

• 燃油箱：140L

• 轮胎：385/65R22.5/315/80R22.5

• 驾驶室结构：四开门双排座

四、消防泵

• 品牌型号：上海荣申 CB10/100 (泡沫)

• 额定流量：100L/s (1.3MPa)

• 材质：铸造铝合金泵体、铝合金叶轮、不锈钢泵轴

• 引水泵：活塞泵

• 最大真空度：≥85kPa

• 引水时间：≤60s

• 引水高度：7m

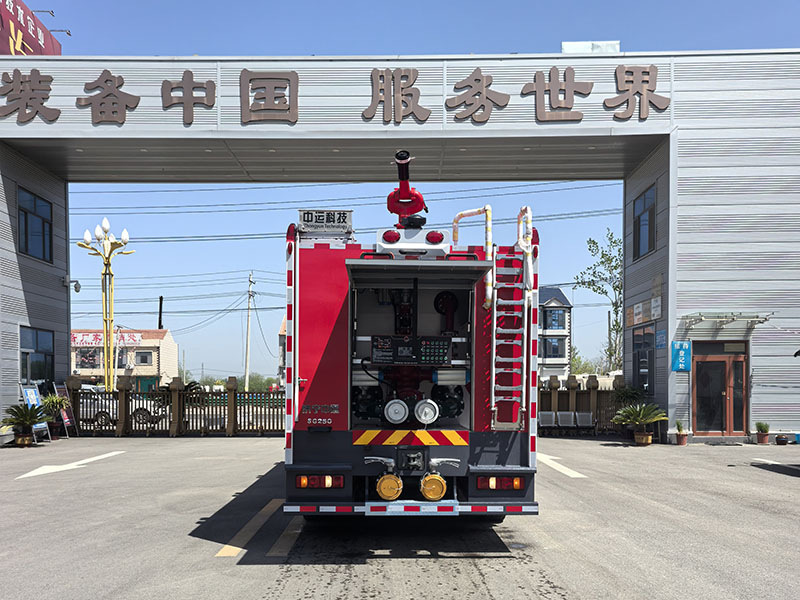

• 安装位置：后部泵室

五、消防炮

• 品牌型号：PS8/80W 威斯特

• 操控型式：手动

• 喷射方式：直流、开花

• 额定流量：PS8 60L/s

• 喷射距离：水≥75m、泡沫≥60m

• 旋转角度：水平 360°，俯仰 - 10°~90°

六、管路系统

• 吸水管路：1 个 DN125 内扣式接口（配滤网、闷盖）

• 出水管路：左右侧各 1 个 DN65 手动阀门（配接口、闷盖）

• 外注水管路：左棚侧、右侧各 1 个 DN65 注水口（配单向阀、接口、闷盖）

• 炮出水管路：1 个 DN65 管路及栓头

• 罐注水管路：1 个 DN65 管路及阀门

• 管路颜色：

• 消防泵进水管路 / 水罐至消防泵输水管路：G05 深绿色

• 消防泵出水管路：R03 大红色

七、罐体

• 容量：JMF 水 21.05 立方米 + 3.95 立方米泡沫

• 材质：优质碳钢或不锈钢

• 位置：驾驶室与泵室之间

• 型式：整体外露式

• 结构：内部设纵横隔板、底部设纵向托梁

• 固定：两侧配备固定支撑（安装于底盘车架）

• 罐体附件：

• 水罐：2 个 DN40mm 水罐入口孔（配绿色罐盖）

• 1 个 DN65 注水口

• 1 个液位指示传感器

八、随车器材

九、随车资料
