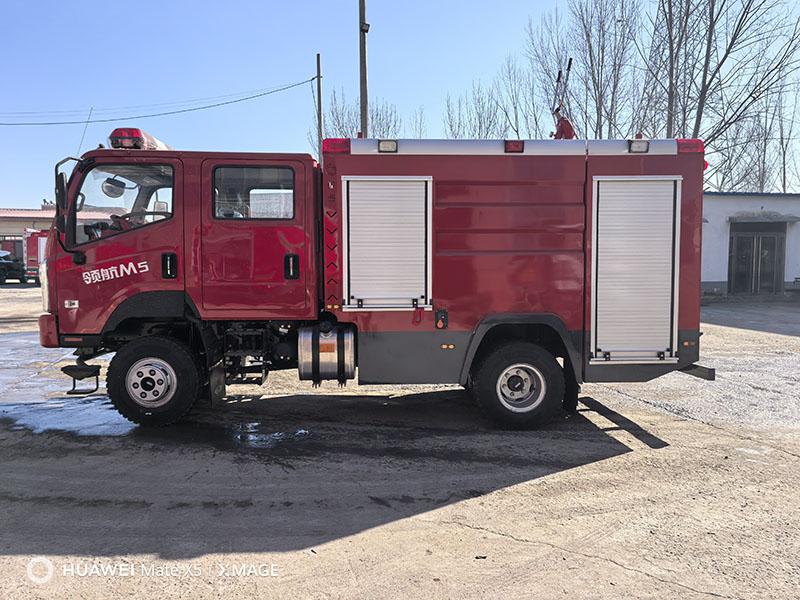

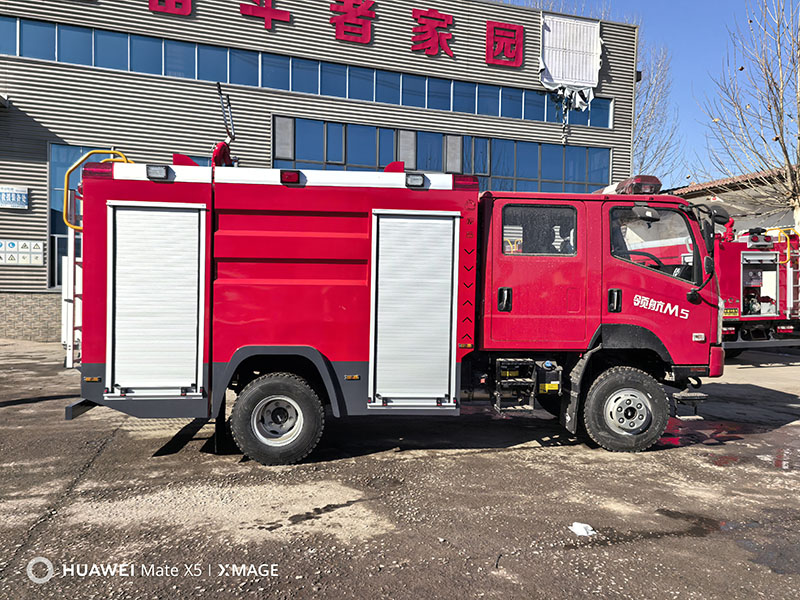

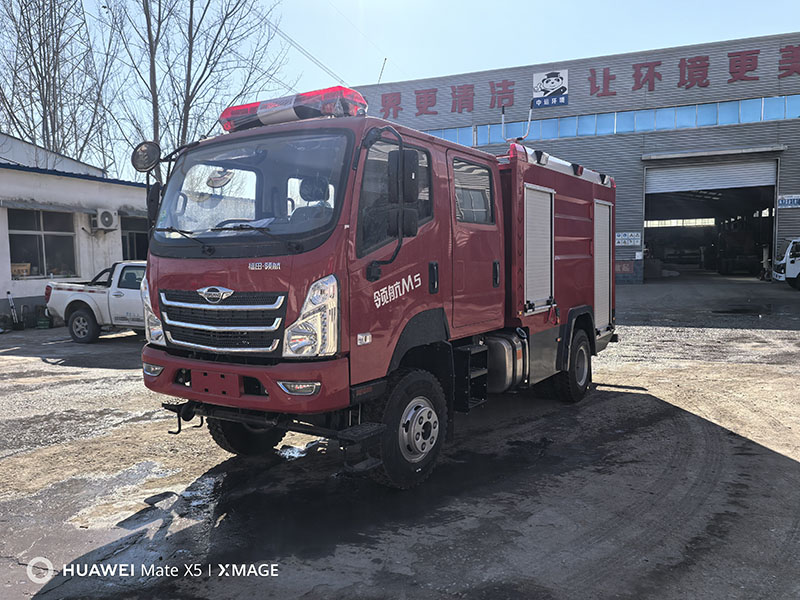

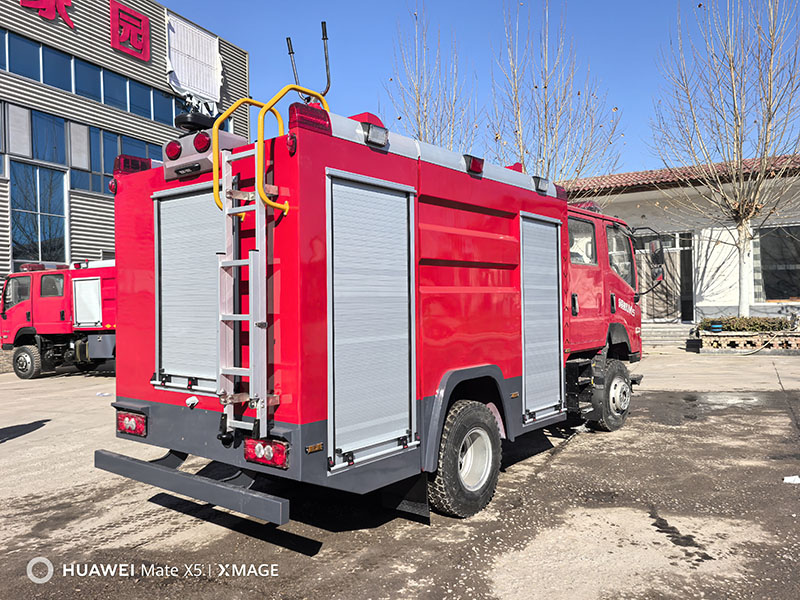

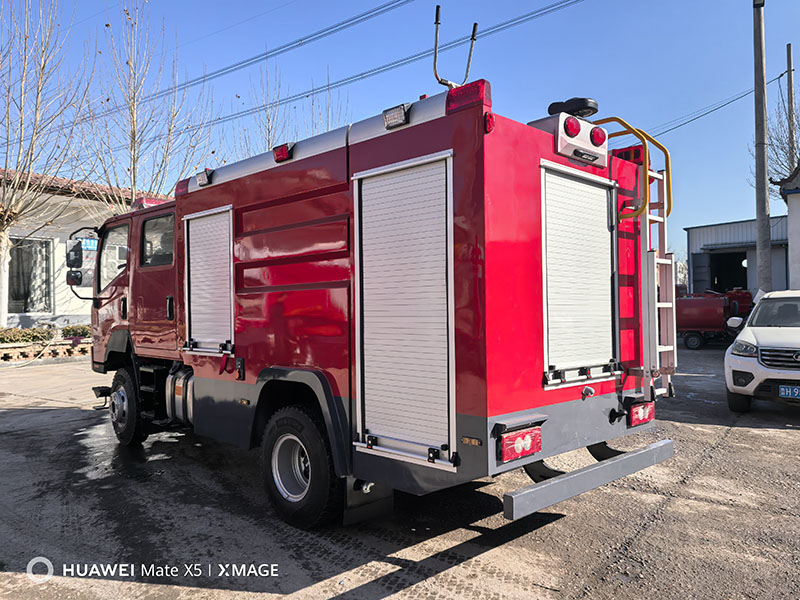

整车概述

整车采用庆铃股份有限公司生产的五十铃 QL1110ANLACY 4×2 型专用二类底盘改制而成，配备夹心式全功率取力器驱动后置式消防泵。发动机储备功率大、动力性能好、结构合理、造型美观等特点，可广泛适用于各专业消防队、油田码头、厂矿企业等场所，迅速扑救油类火灾或一般固体有机物质火灾。

车厢采用整体式结构。车厢骨架采用矩管型材焊接成型，内蒙板为氧化花纹铝合金板，采用粘接工艺，并进行封缝处理，用于防电化学腐蚀。

载水液罐采用优质碳钢制作而成，经防腐处理。罐体内部设有纵横防荡板，底部设有纵向托梁，罐顶设有人孔口，在保证方便维修保养的前提下，最大程度延长罐体的使用寿命。

整车配备上海荣申、上海雄真生产的 CB10/30-RS 型消防泵及（济南章丘、成都威斯特）PS8/30-RS 型车用消防炮，技术成熟、性能稳定、被广泛用于消防车。

整车消防性能符合 GB7956.1-2014、GB7956.2-2014、GB7956.3-2014 标准要求，通过国家消防装备质量监督检验中心检验。底盘通过国家质量监督检验中心检验并取得中国国家强制性产品认证证书，发动机排放符合 GB17691-2018 中第六阶段排放标准要求。

整车主要参数

外廓尺寸： 长 7030mm× 宽 2180mm× 高 3080mm满载总质量：11600kg额定功率： 200 马力发动机型号：≥150W/f乘员人数： 3+3 人最高车速： 110km/h消防泵流量：40L/s (1.0MPa)罐体容量： SG50 水 4950kg消防炮射程：SG50 水≥65m

底盘主要参数

品牌型号： 五十铃 (庆铃) QL1110ANKY驱动型式： 4×2轴距： 3815mm最大允许总质量：10200kg (前轴 4350kg, 后轴 7645kg)发动机型号： 4HK1-TCG60额定功率： 151KW车身颜色： 500N.m/1200-2200rpm排量： 5193L排放标准：燃油类型： 柴油变速箱： 手动档取力器： 全功率取力器燃油箱： 100L轮胎： 235/75R17.5 16PR驾驶室结构： 四开门双排座

消防炮

品牌型号：PS8/30 威斯特固定式消防炮操控型式：手动喷射方式：直流、开花额定流量：PS8/30 30L/s喷射距离：PS8/30 水≥65m旋转角度：水平 360°，俯仰 - 10°~90°

消防泵

品牌型号：上海荣申 CB10/30-RS、上海荣申 CB10/40-RS额定流量：30L/s (1.143MPa)、40L/s (1.143MPa)材质：铸造铝合金泵体、铝合金叶轮、不锈钢泵轴引水泵：活塞式最大真空度：KW ≥58.3KW引水时间：≤60s引水高度：7m安装位置：后部泵室

管路系统

吸水管路：1 个 DN125 内扣式接口，配有滤网及闷盖出水管路：左右侧各 1 个 DN65 手动阀门，配有接口及闷盖外注水管路：上翻式，左右侧各 1 个 DN65 注水口，配有单向阀、接口及闷盖炮出水管路：配有 1 个 DN65 管路及绕性接头罐注水管路：配有 1 个 DN65 管路及阀门管路颜色：根据 GB7956.3-2014 中 4.4.2.1.3 规定：消防泵进水管路及水罐至消防泵的输水管路为 G05 深绿色；(可选) 消防泵出水管路为 R03 大红色；(可选)

罐体

容量：SG50 水 4950kg材质：优质碳钢位置：器材箱与泵室之间型式：整体外覆式结构：内部设有纵横隔板，底部设有纵向托梁固定：两侧配备固定支撑，安装于底盘车架上罐体附件水罐：1 个 460mm 水罐入孔口，配绿色罐盖1 个 DN40 水罐溢流口1 个液位指示传感器1 个液罐排污口，DN40 手动球阀控制1 个 DN125 水罐出水口1 个 DN65 由泵向罐内注水口

随车资料

随车器材
