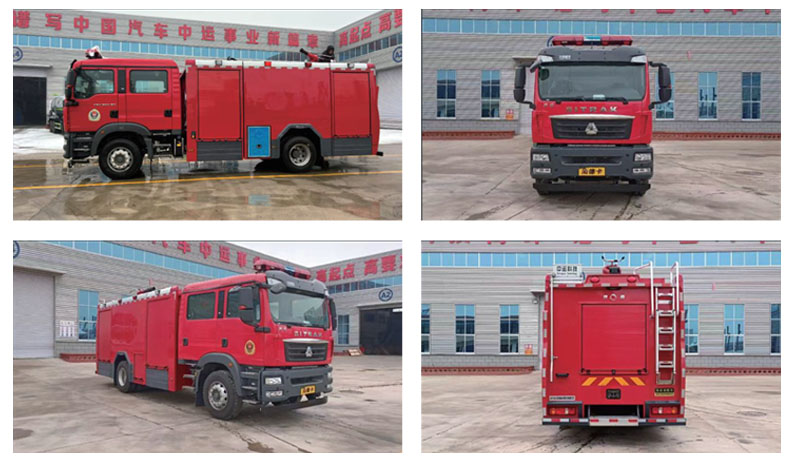

一、整车概述

整车采用中国重汽 4×2 型二类底盘改装而成，配备夹心式全功率取力器驱动后置式消防泵、发动机备电启动、进排液遥控、组合仪表、温度表等特有优点，可广泛用于各专业消防队、油田、码头、化工企业等场所，迅速扑救油类火灾或一般固体有机物质火灾。车厢采用封体式结构，车厢骨架采用矩型管材焊接成型，内蒙板为激光花纹铝合金板，采用铝罐板材质容积大且抗腐蚀耐候性能强，经防腐处理，罐体内胆设有防浪板装置，底部设有单向阀，装、卸水方便，用于水、泡沫液、油、液氯等溶液质量符合 GB7956-2014、GB7955-2014 质量要求，通过国家消防装备质量监督检验中心检验，能通过国家质量监督检验中心检验并取得中国国家强制性产品认证证书，发动机排放符合 GB17691-2018 中第六阶段排放标准要求。

二、整车主要参数

• 外形尺寸：长 8490mm× 宽 2530mm× 高 3400mm

• 轴距：4600mm

• 额定质量：19800kg

• 额定功率：257kW

• 发动机型号：MC07H.35-60

• 总质量：21400kg

• 最高车速：110km/h

• 消防泵流量：80L/s (1.0MPa)、80L/s (1.3MPa)

• 消防炮射程：水≥50m、泡沫≥50m、泡沫液≥30m、泡沫≥50m

三、底盘主要参数

• 品牌型号：中国重汽集团济南商用车有限公司

• 驱动形式：4×2

• 轴荷：2550+4471（KG）

• 最大允许总质量：21000kg（前轴 7100kg，后轴 13000kg）

• 发动机：MC07H.35-60

• 额定功率：257kW

• 车身颜色：消防红

• 车桥：7330L

• 排放标准：国 VI

• 驾驶室：宽体

• 燃油：柴油

• 取力器：全功率取力器

• 轮胎：295/80R22.5

• 驾驶室结构：四门双排座

四、消防泵

• 品牌型号：上海华夏 C13/80-0.90-(泡沫)

• 额定流量：80.50L/s (1.3MPa)

• 材质：铸造铝合金泵体、铝合金叶轮、不锈钢轴

• 引水装置：负压泵

• 最大真空度：≥85kPa

• 引水时间：<50s

• 安装位置：后置泵室

五、消防炮

• 品牌型号：PS8/60W 威斯特

• 额定流量：60L/s

• 喷射方式：直流、开花

• 喷射高度：水平水≥60m 泡沫液≥60m

• 喷射高度：垂直水≥75m 泡沫液≥60m

• 旋转角度：水平 360°，俯仰 - 10°~90°

六、管路系统

• 吸水管路：1 个 DN25 内扣式接口，配有滤网及闷盖

• 出水管路：1 个侧接口，1 个 DN65 手动门，配有接口及闷盖

• 泡沫管路：1 个 DN65 手动门，配有单向阀、接口及闷盖

• 罐进水管路：配有 1 个 DN65 管及阀

• 泡沫液管路：配有 1 个 DN50 管及阀

• 管路颜色：根据 GB7956-3.5.3.14 及 4.4.2.1 规定：泡沫液管路及水罐至泡沫罐的水管路为 GB5 绿色；消防泵出水口管路为 R03 大红色；

七、罐体

• 容量：JMF 7000Kg + 泡沫

• 材质：优质钢板

• 位置：焊接在车架之间

• 固定：两侧配备侧防护障，安装于底盘车架上

• 隔热：内表面涂有隔热支撑

• 罐附件：

• 2 个 φ220mm 人孔，配包边盖

• 1 个 DN60 水罐溢流口

• 1 个液位显示传感器

八、随车资料

九、随车器材
